Aluminiumprofile für feste und stabile Industriekonstruktionen
Aluminium-Konstruktionsprofile ermöglichen stabile Rahmen für Arbeitstische, Transportwagen und Montagelinien – ganz ohne Schweißen. Über die Profilnuten lassen sich Arbeitsflächen, Halterungen und weitere Ausstattungen direkt an der Konstruktion befestigen. So verbinden sie die Tragfähigkeit einer robusten Industriekonstruktion mit einer unkomplizierten Montage und einer großen Auswahl an Zubehör.
Bei METALSTEEL planen und fertigen wir aus dem Aluminium-Profilsystem Baugruppen nach den geforderten Abmessungen, Belastungen und dem vorgesehenen Einsatz. Die Profile liefern wir auch einzeln für kundeneigene Projekte.
Was bieten Aluminiumprofile in der Praxis?
Beim Bau von Industriekonstruktionen kommt es sowohl auf die Festigkeit als auch auf die Art der Montage und Ausstattung an. Ein Aluminium-Profilsystem bietet mehrere praktische Vorteile:
Montage ohne Schweißen
Die Profile werden mit Verbindern, Winkeln und Schraubverbindungen zusammengefügt.
Ausstattung in den Profilnuten befestigen
Über die Nuten lassen sich Ablagen, Werkzeughalter, Füllungen oder Kabelführungen mit dem passenden Zubehör anbringen.
Konstruktion nach Maß
Die Längen der einzelnen Elemente und der Aufbau des Rahmens können an den verfügbaren Raum und die zu tragende Ausstattung angepasst werden.
Demontierbar und anpassbar
Schraubverbindungen ermöglichen es, die Konstruktion später zu verändern oder zu erweitern.
Aus demselben System kann somit ein einfacher Unterbau, ein komplett ausgestatteter Arbeitstisch oder ein Rahmen für mehrere aufeinanderfolgende Montagestationen entstehen.
Wann wählen wir ein Rohrstecksystem und wann Aluminiumprofile?
Ein Rohrstecksystem wählen wir vor allem dort, wo Vielseitigkeit und ein häufiges Umrüsten der Konstruktion bei Änderungen in der Produktion wichtig sind.
Aluminiumprofile setzen wir für Baugruppen mit höheren Belastungen und anspruchsvolleren Anforderungen an Festigkeit und Steifigkeit im täglichen Betrieb ein. Typische Beispiele sind robuste Arbeitstische, Montagelinien oder Konstruktionen, die weitere Ausstattungen tragen.
Beide Systeme lassen sich verändern und erweitern. Bei der Auswahl berücksichtigen wir, wie häufig die Konstruktion angepasst wird, was sie tragen muss und welchen Belastungen sie im Betrieb ausgesetzt ist.
Welche Aluminiumprofile bietet METALSTEEL an?
Zum Kernsortiment gehören quadratische und rechteckige Profile in mehreren Abmessungen. Die folgende Übersicht zeigt ausgewählte Varianten, die als Grundlage für eine Konstruktion dienen können.
| Profilabmessung | Beispiele für Bezeichnungen |
|---|---|
| 30 × 30 mm | KA-3030, MI30x30 B8 |
| 30 × 60 mm | KA-3060 |
| 40 × 40 mm | KA-4040, KA-4040H, MI40x40L B10 |
| 40 × 80 mm | KA-4080, KA-4080H |
| 45 × 45 mm | MI45x45L B10 |
| 45 × 90 mm | MI45x90L B10 |
Die einzelnen Varianten finden Sie in der Übersicht der Alu-Profile von METALSTEEL.

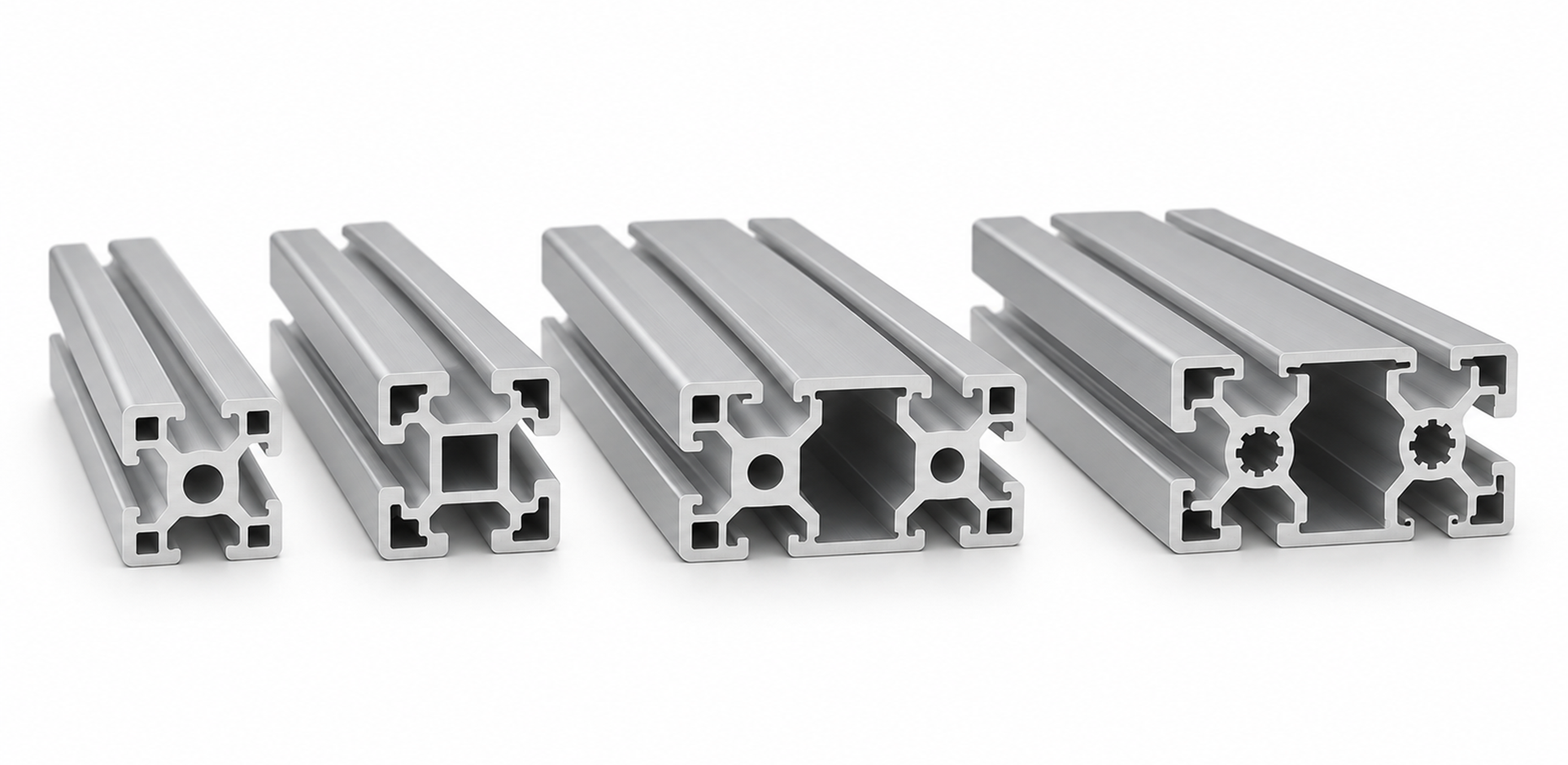

Unterschiede bei Querschnitt und Ausführung
Quadratische Profile werden häufig für Stützen, Querstreben und Rahmen eingesetzt. Bei rechteckigen Profilen kann bei der Konstruktion die je nach Richtung unterschiedliche Steifigkeit berücksichtigt werden. Deshalb ist auch ihre Ausrichtung zur Belastung wichtig.
Gleiche Außenabmessungen bedeuten nicht automatisch gleiche Eigenschaften. Das Profil 40 × 40 mm ist beispielsweise auch in der verstärkten Ausführung KA-4040H erhältlich. Bei der Auswahl einer Variante werden die technischen Parameter des konkreten Querschnitts einschließlich Geometrie und Gewicht beurteilt.
Profilreihen und Zubehör
Für die Profilreihen KA und MI müssen die passenden Verbinder und Befestigungselemente entsprechend der Nutgeometrie und den Angaben zum jeweiligen Produkt ausgewählt werden. Gleiche Profilabmessungen bedeuten nicht automatisch, dass dasselbe Zubehör verwendet werden kann.
Wovon hängen Festigkeit und Stabilität einer Baugruppe ab?

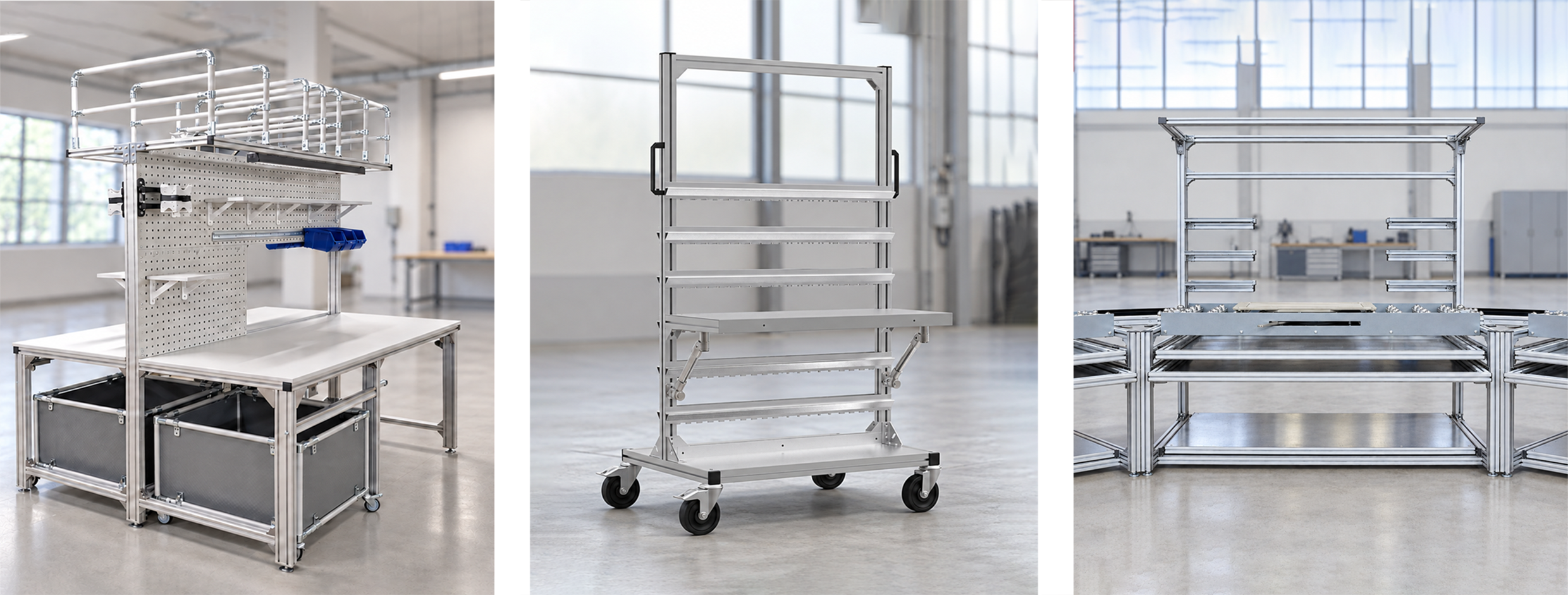

Ein Arbeitstisch muss Werkstück und Werkzeug zuverlässig tragen. Ein Montagearbeitsplatz benötigt einen steifen Rahmen, der bei der Arbeit sicheren Halt bietet. Ein Transportwagen muss auch beim Bewegen mit Last stabil bleiben.
Bei der Konstruktion beurteilen wir daher mehrere Faktoren gemeinsam:
- Belastung und Lastverteilung. Ein gleichmäßig beladener Fachboden beansprucht die Konstruktion anders als ein schweres Bauteil in der Mitte.
- Spannweite zwischen den Auflagen. Mit zunehmender frei tragender Länge ändern sich die Anforderungen an das Profil und die zulässige Durchbiegung.
- Verbindungen und Aussteifung. Art und Anordnung der Verbindungselemente beeinflussen die Steifigkeit des Rahmens.
- Aufstellung und Mobilität. Bei stationären Baugruppen berücksichtigen wir Füße und gegebenenfalls die Verankerung. Bei Wagen werden zusätzlich die Anordnung der Rollen und die Lage des Schwerpunkts beurteilt.
Bei einer längeren Arbeitsfläche kann es beispielsweise sinnvoll sein, einen anderen Querschnitt zu verwenden, eine Querstrebe einzubauen oder eine zusätzliche Auflage vorzusehen. Die richtige Wahl hängt vom Raum unter der Tischplatte sowie davon ab, wo und wie der Tisch belastet wird.
Festigkeit und Stabilität sind das Ergebnis der Auslegung der gesamten Baugruppe – Profile, Verbindungen, Auflagen und Art der Belastung wirken zusammen.
Verbindungselemente und Ausstattung der Konstruktion

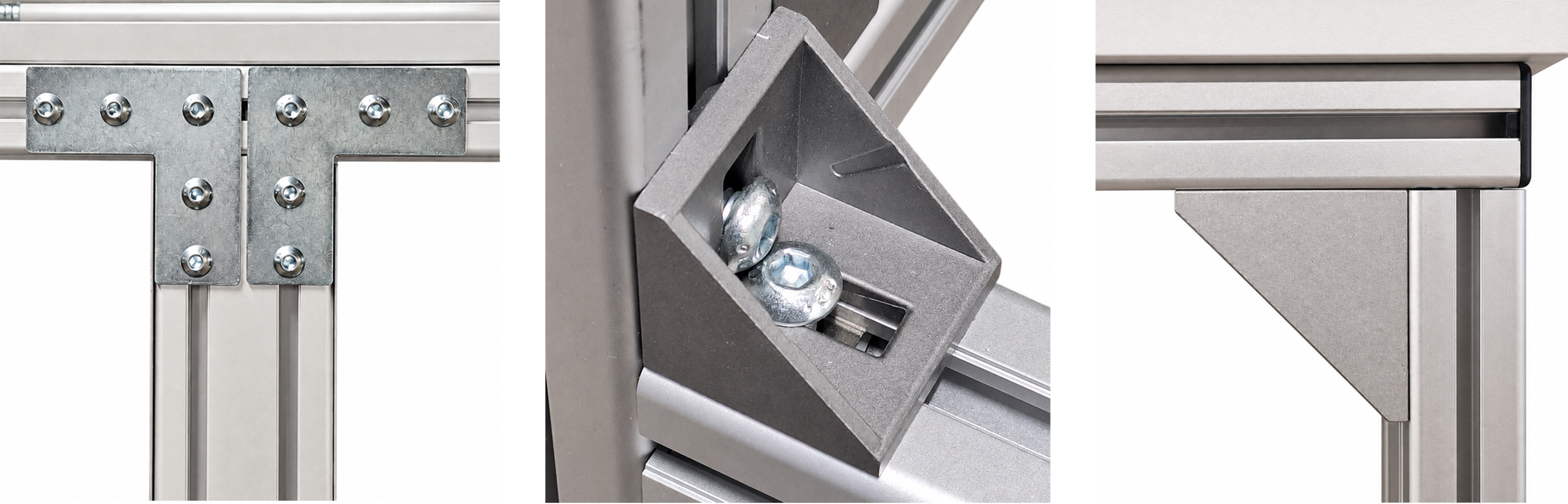

Verbinder und Winkel ermöglichen es, den Rahmen in der gewünschten Form aufzubauen. Ausführung, Anzahl und Position werden entsprechend der Belastung gewählt; bei Bedarf wird die Konstruktion zusätzlich ausgesteift.
Der tragende Rahmen wird anschließend mit der für die jeweilige Aufgabe benötigten Ausstattung ergänzt. Dazu können eine Arbeitsplatte, Ablageflächen, ein Metallschubladencontainer, eine Schutzfüllung oder Werkzeughalter gehören. Die Profilnuten bieten Befestigungspunkte und ermöglichen es, diese Elemente nach Bedarf entlang der Konstruktion zu positionieren.
So können bei der Planung die tragende Konstruktion und die Befestigung der Ausstattung, die täglich von den Mitarbeitenden genutzt wird, gemeinsam gelöst werden.
Eine Aluminiumkonstruktion in der Praxis
Eine unserer realisierten Lösungen ist eine Montagelinie mit absenkbarer Kugelrollenbahn und Arretierung, die von METALSTEEL geplant und gefertigt wurde.
Das Werkstück wird über Kugelrollen zur Arbeitsstation transportiert. Werden die Kugelrollen unter das Niveau der Arbeitsplatte abgesenkt, liegt das Werkstück für den Montageschritt auf der Arbeitsfläche auf. Durch erneutes Anheben wird es für den Weitertransport zur nächsten Station vorbereitet.
Das Aluminium-Profilsystem bildet hier den tragenden Rahmen für die Arbeitsflächen und den Mechanismus der Kugelrollenbahn. Es bietet sichere Befestigungspunkte für die einzelnen Komponenten und verbindet die Arbeitsstationen zu einer Einheit, die dem vorgesehenen Montageablauf entspricht.
VIDEO AUS DER PRAXIS
Montagelinie mit absenkbarer Kugelrollenbahn und Arretierung
Sehen Sie, wie das Werkstück transportiert, auf der Arbeitsfläche positioniert und anschließend zur nächsten Station weitergegeben wird.
In einer einzigen Baugruppe lässt sich das Werkstück transportieren, auf der Arbeitsfläche positionieren und nach Abschluss des Arbeitsschritts weitergeben.
Vom einzelnen Profil bis zur kompletten Lösung
Aluminiumprofile können Sie bei uns auch einzeln zusammen mit Verbindern und Befestigungsmaterial für Ihre eigenen Konstruktionen kaufen. Die passenden Komponenten finden Sie in unserem E-Shop.
Wenn Sie eine komplette Lösung benötigen, planen und fertigen wir eine vollständige Baugruppe nach Ihren Anforderungen – einschließlich der benötigten Ausstattung.
Planen Sie einen Arbeitstisch, Transportwagen oder eine Montagelösung?
Senden Sie uns die grundlegenden Abmessungen, die erwartete Belastung und eine Beschreibung des Einsatzes. Wir besprechen die Anforderungen mit Ihnen, empfehlen eine passende Ausführung und fertigen die Baugruppe für Ihren Betrieb.
